IMIS分佈式影音控制傳輸管理系統
拓展訊號的無限可能・跨場域互聯互通

拓展訊號的無限可能・跨場域互聯互通


場域概念包含有形及無形,具體化的有形空間讓無形的訊號快速傳輸使距離縮小。
Husion湖森IMIS分佈式網路影音傳輸系統主機,即「Interactive(互動)、Media(媒體)、Information(訊息)、System(系統)」,透過訊號源的互動達到跨空間、跨樓層的雙向傳輸,以利實現跨場域的互聯互通,提供大範圍訊號調度和狀態管理,更能遞加執行效率,提升經濟效益。


【創意電視牆拼接整合控制】x【高階投影機技術整合控制】

本案場為國內知名大學的教學大樓,特此感謝同業夥伴的信任,讓我們有機會能共同參與、規劃,完成二樓入口接待區、智能視訊會議室及三樓高階主管會議室,同時搭載Husion CCU DB10E-T 10吋交互式彩色觸控面板和iPad控制面板,方便空間訊號源靈活的切換調度及選擇。

• 二樓入口接待區:

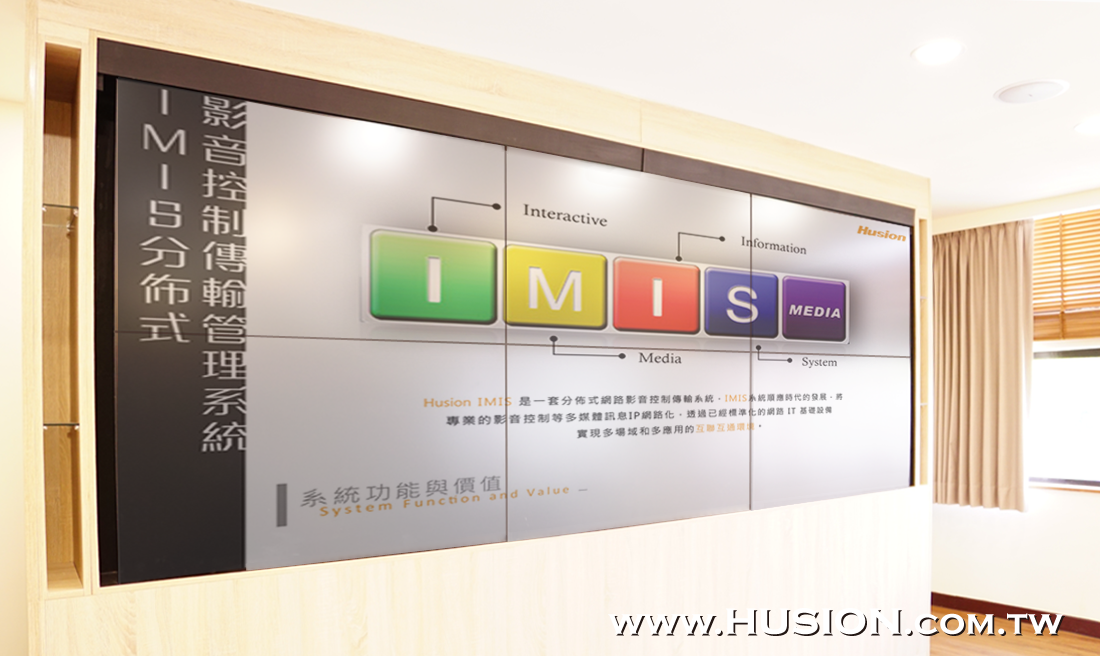

建置橫幅大尺寸拼接電視牆,可即時轉播會議現場狀況、輪播數位廣告看板或會議活動流程表等。


• 二樓智能視訊會議室:

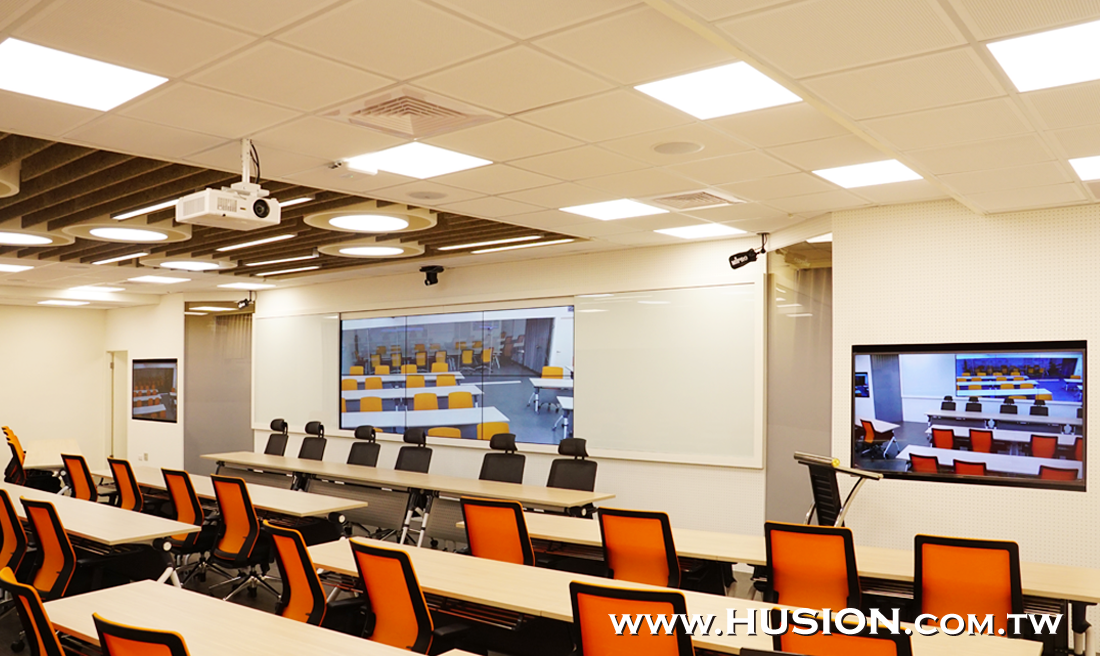

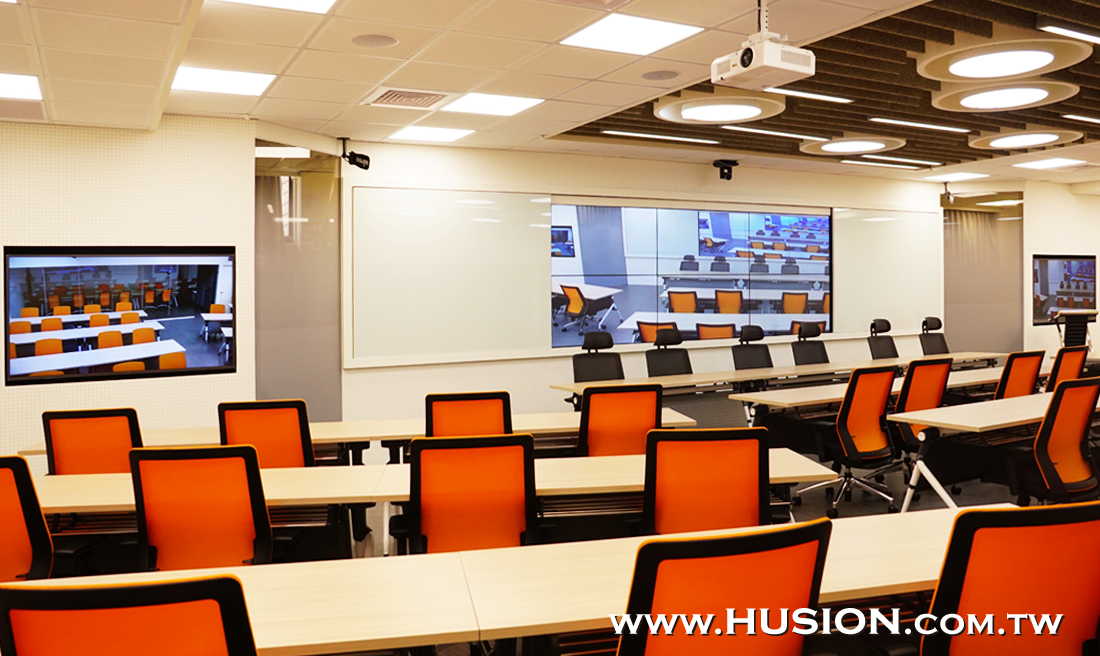

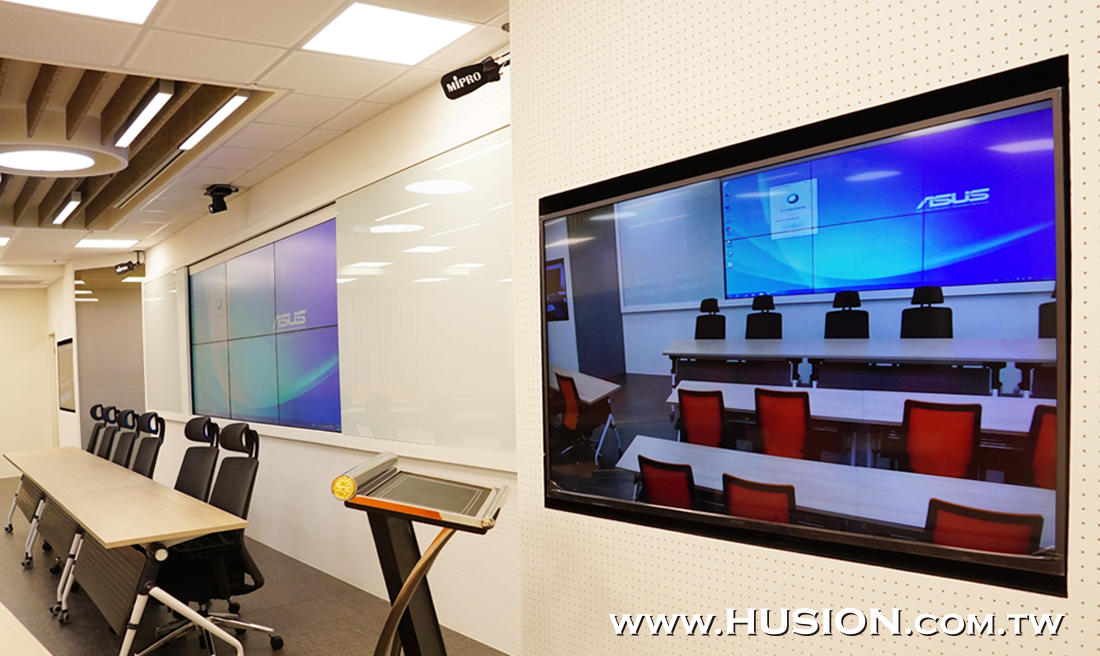

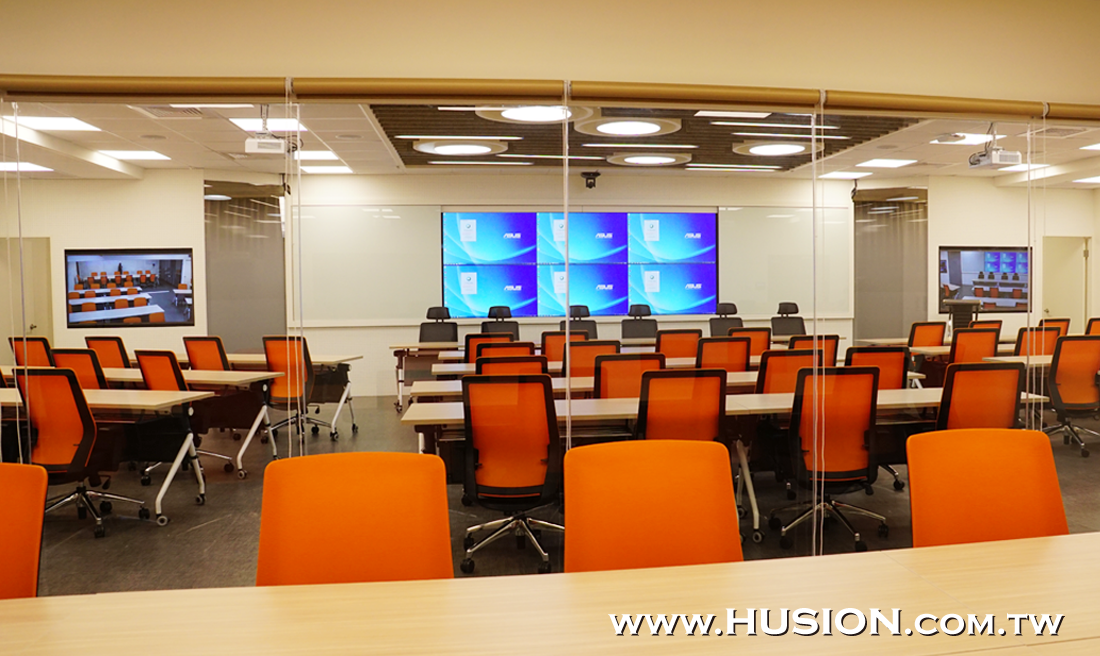

建置55吋2X3大型拼接電視牆,可切換版型為全畫面、獨立畫面及三分割畫面,左右配置65吋輔助顯示螢幕。多處簡報點位置牆面,各建置Husion HS-MULF-WP-C/TX-ASI 多格式嵌牆網路編碼器,透過網路遠端傳輸高畫質影像、立體聲音訊、IR(紅外線)和RS-232訊號,能快速支援音訊、視訊同步或非同步切換。


• 全場域採環狀會議空間設計:

主席台中央及左右兩側各配置三台投影設備,提供多種會議形式的選擇,上方各一組全指向天線,能提升接收距離達到最佳訊號品質,前後各有一台Husion DCU CV-HD 快速球形攝影機,採先進的自動聚焦演算法使得鏡頭快速、準確、穩定,使影像效果生動逼真、畫面亮度均勻、光色層次感強、清晰度高,真實呈現遠端視訊會議實況。


• 三樓高階主管會議室

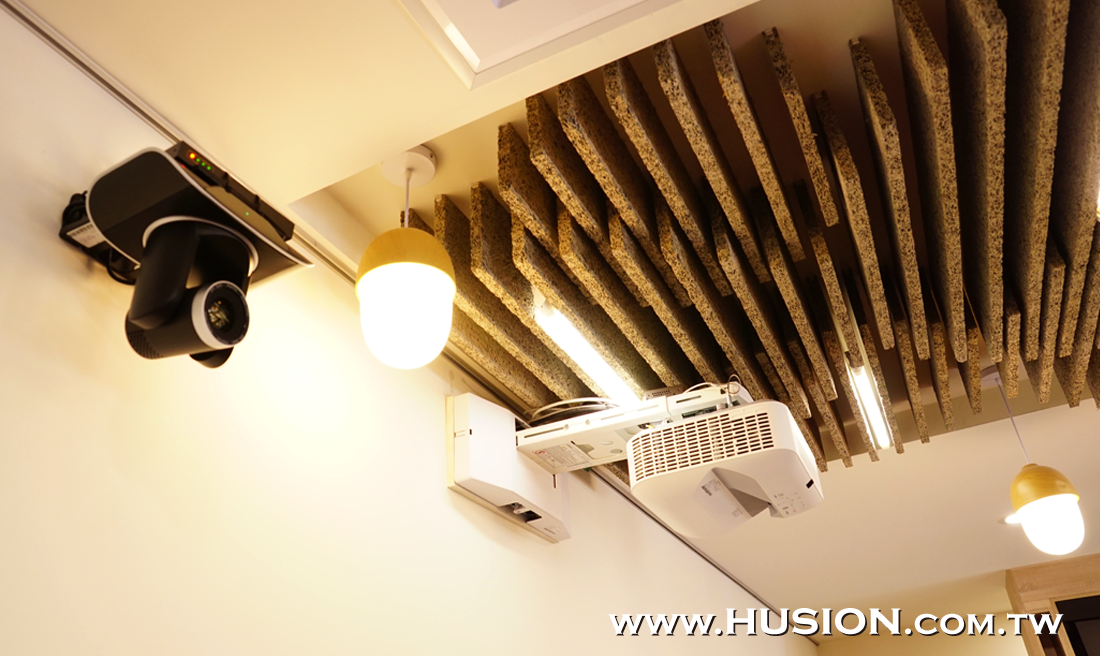

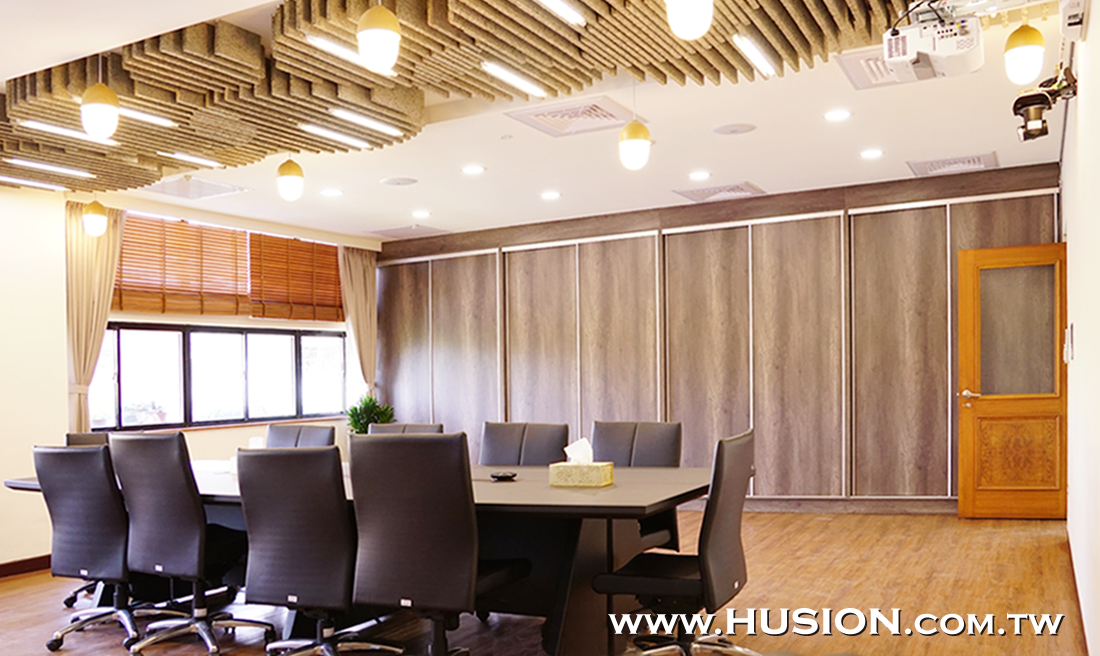

建置55吋2X3大型拼接電視牆,可切換版型為全畫面、獨立畫面及三分割畫面,並配置Husion DCU CV-HD快速球形攝影機、超短焦投影設備,透過Husion湖森IMIS分佈式系統,可即時獲取其他場域之影音訊源進行播放,或將會議室內之資訊同步至其他場域播放,進行遠端即時互聯互通。


• 採用Husion湖森IMIS分佈式全系列產品:

三樓高階主管會議室能即時切換二樓會議室的任一訊號源畫面,例如:二樓會議室在執行遠端視訊會議時,三樓高階主管能同步觀看開會運行狀況,直接下達指令,達到雙向有效溝通,能縮短空間距離,更進一步強化系統安全、有效整合並能靈活運用至各層面。

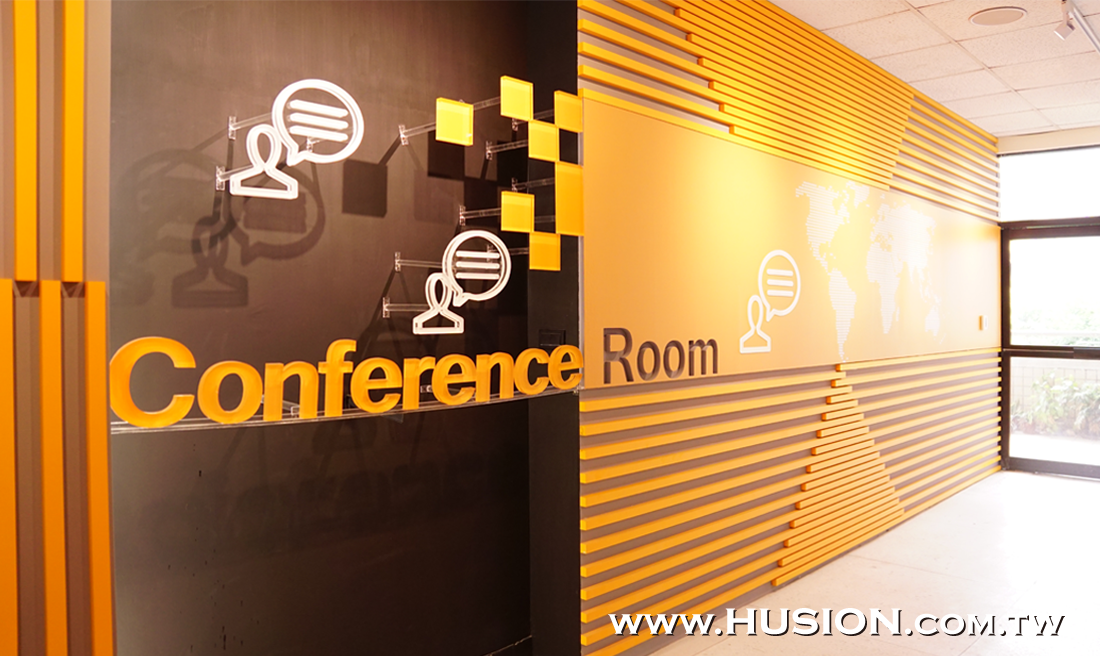

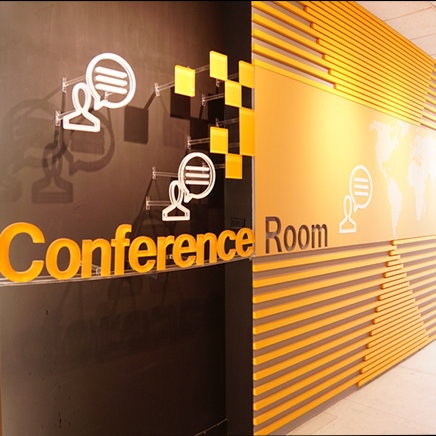

2F_智能視訊會議室_入口處

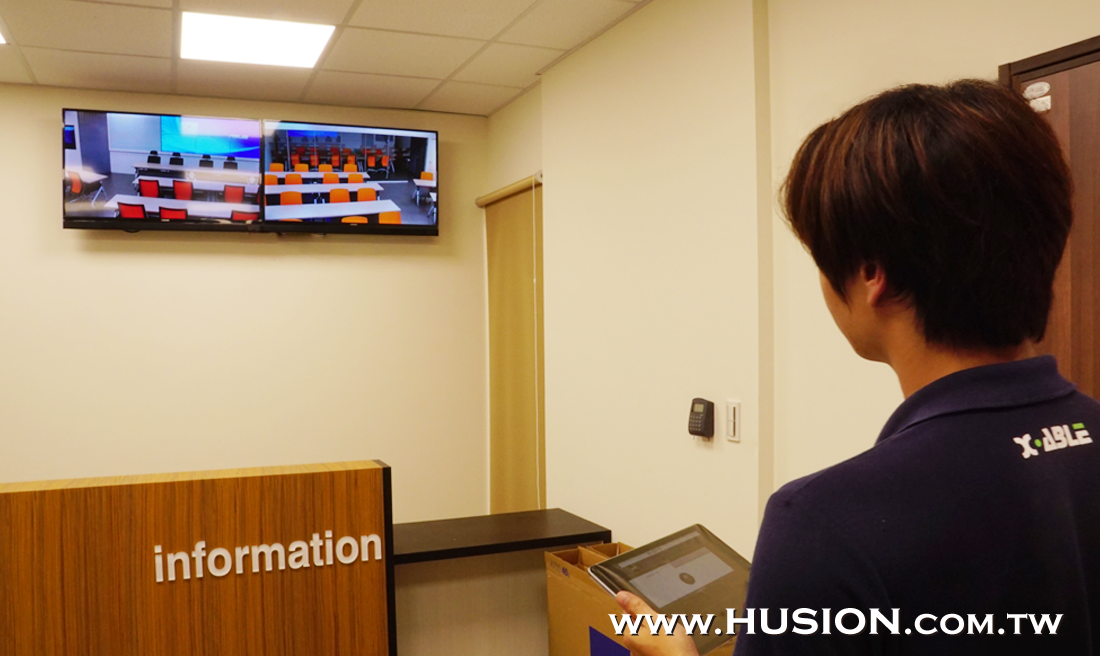

2F_智能視訊會議室_入口接待區

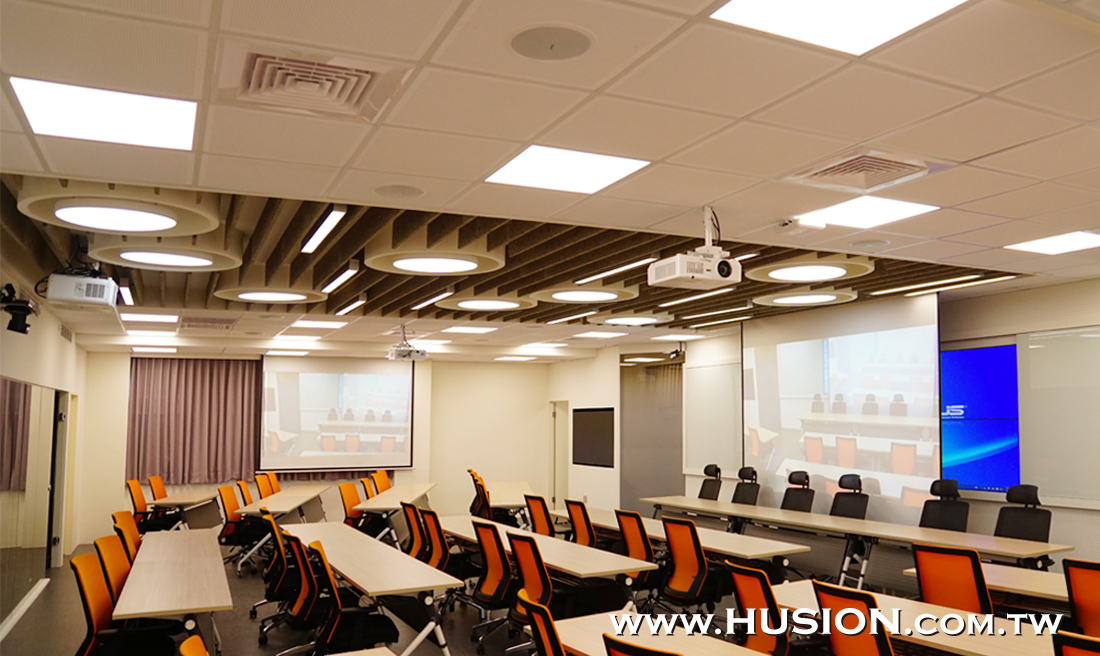

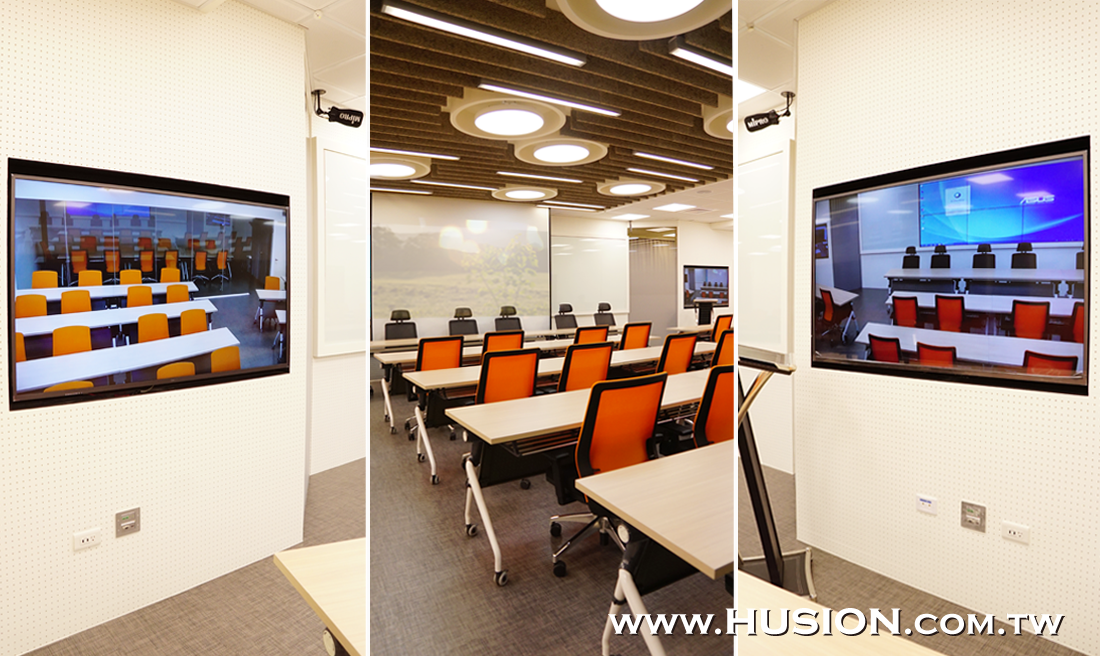

2F_智能視訊會議室_實景A


2F_智能視訊會議室_實景B


2F_智能視訊會議室_實景C


2F_智能視訊會議室_實景D


2F_智能視訊會議室_實景E


2F_智能視訊會議室_實景F


2F_智能視訊會議室_實景G

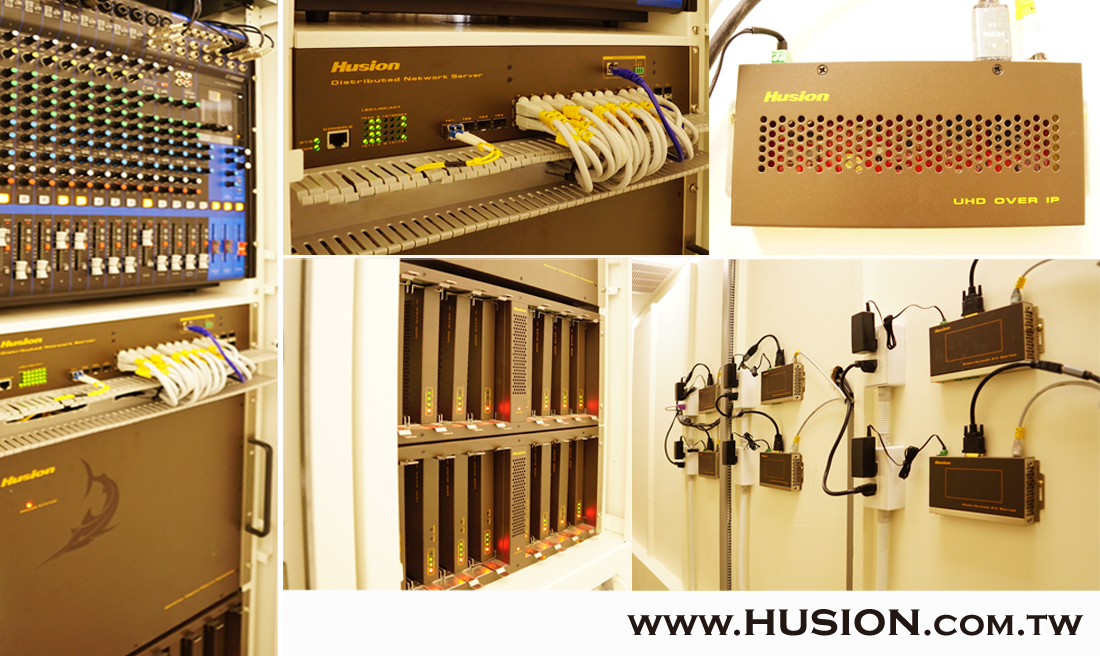

2F_智能視訊會議室_後台機櫃

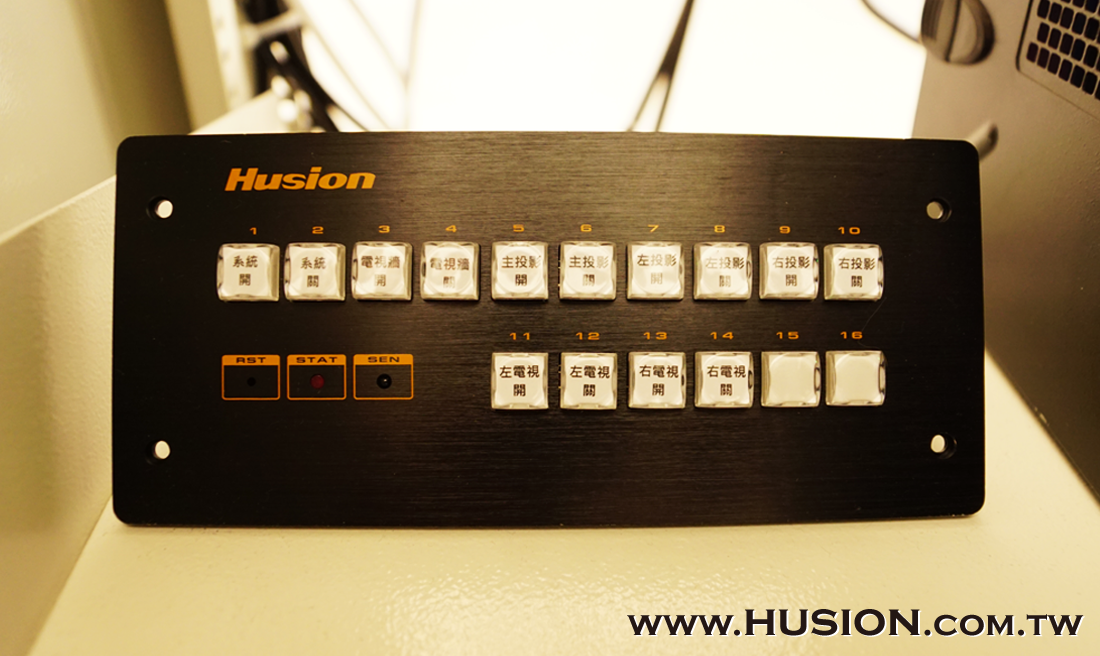

2F_智能視訊會議室_Husion CCU CON16plus 16鍵可編程控制器

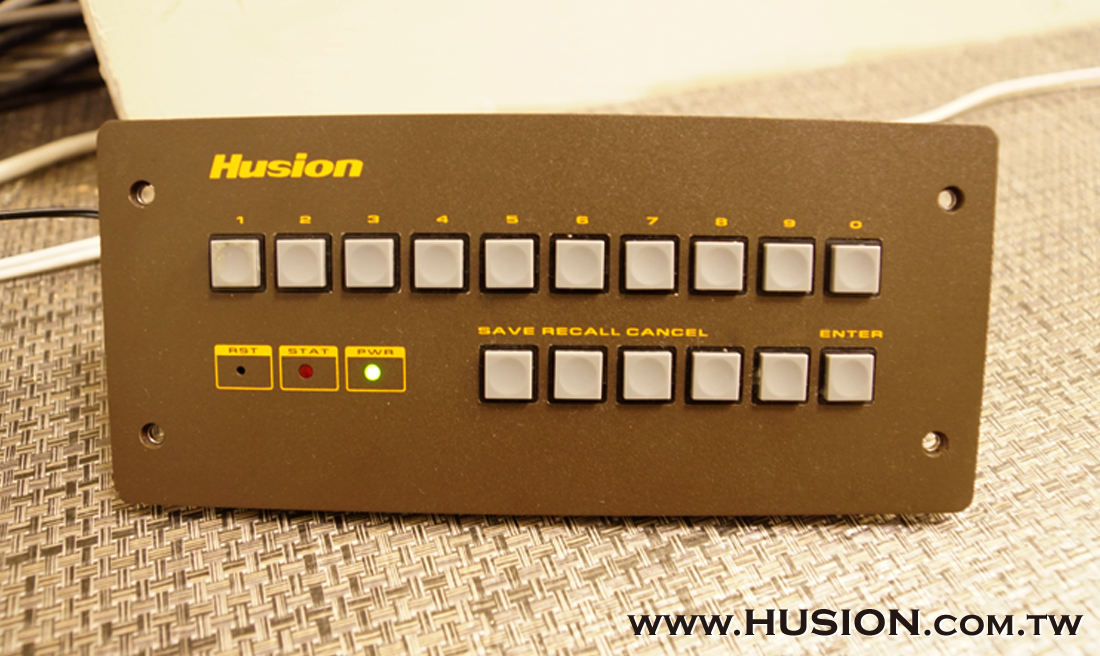

2F_智能視訊會議室_Husion HDC KP16 16鍵外置型矩陣控制面板

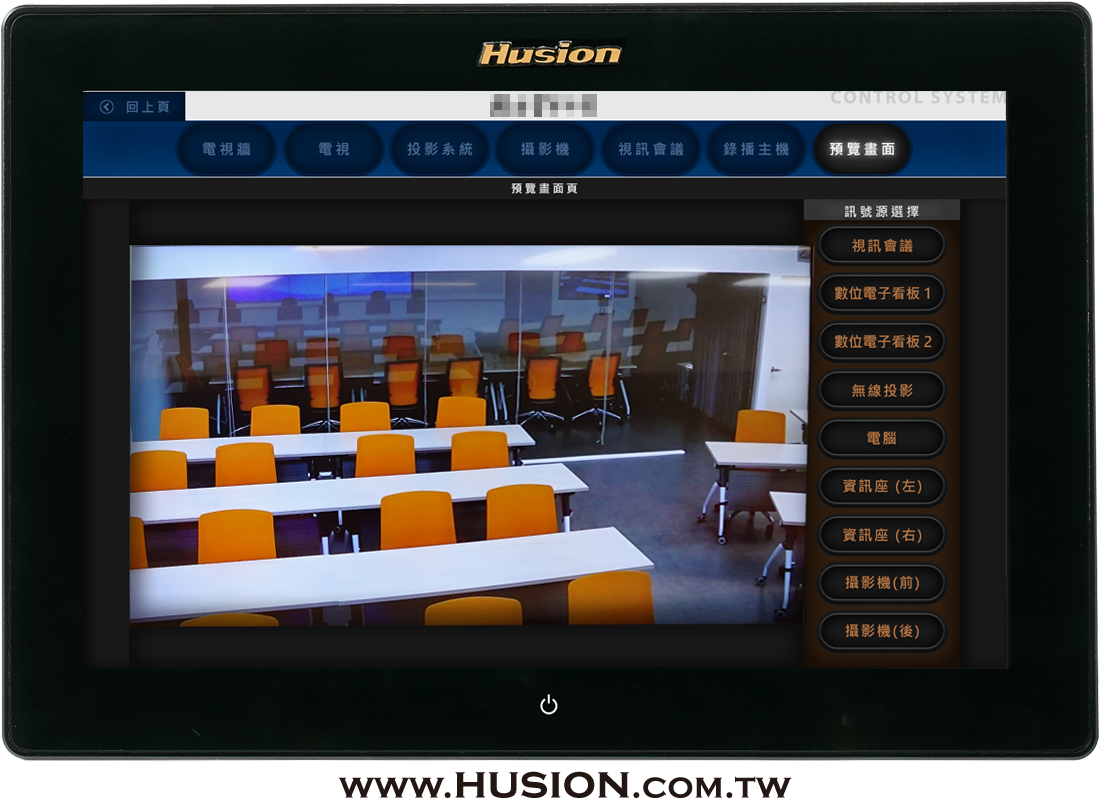

2F_智能視訊會議室_10吋交互式彩色觸控面板 現場預覽畫面

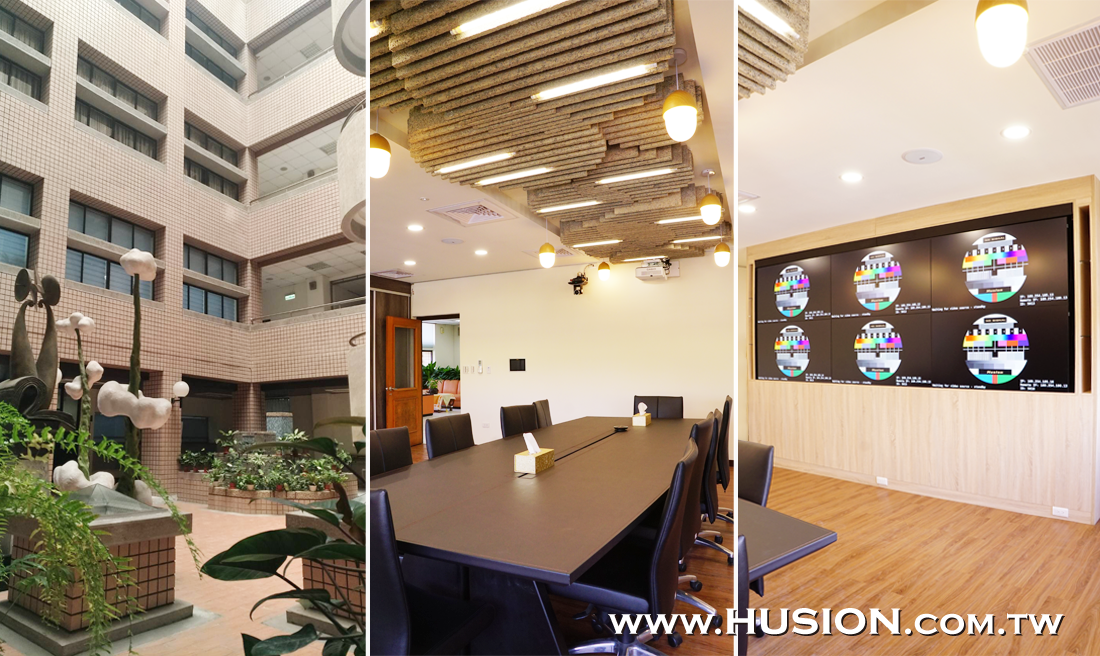

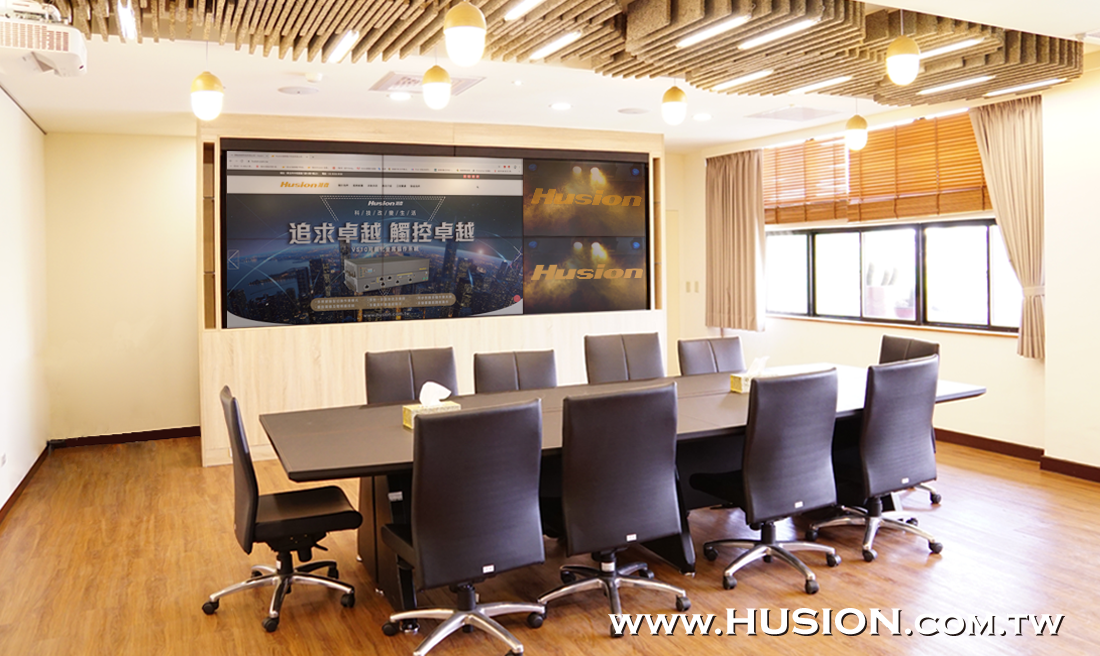

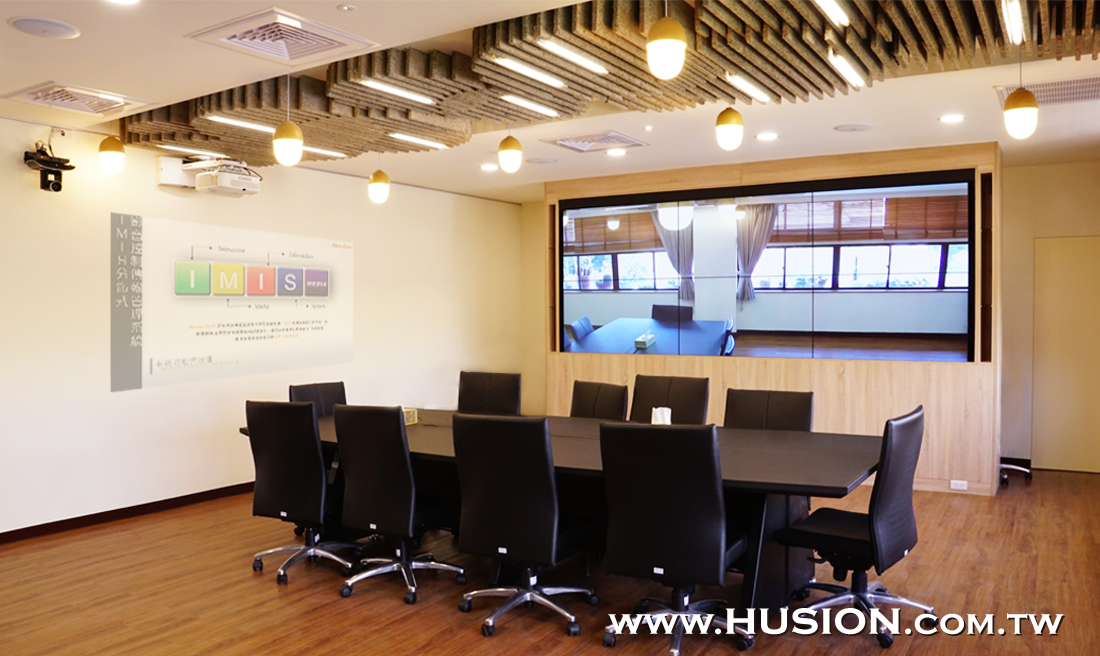

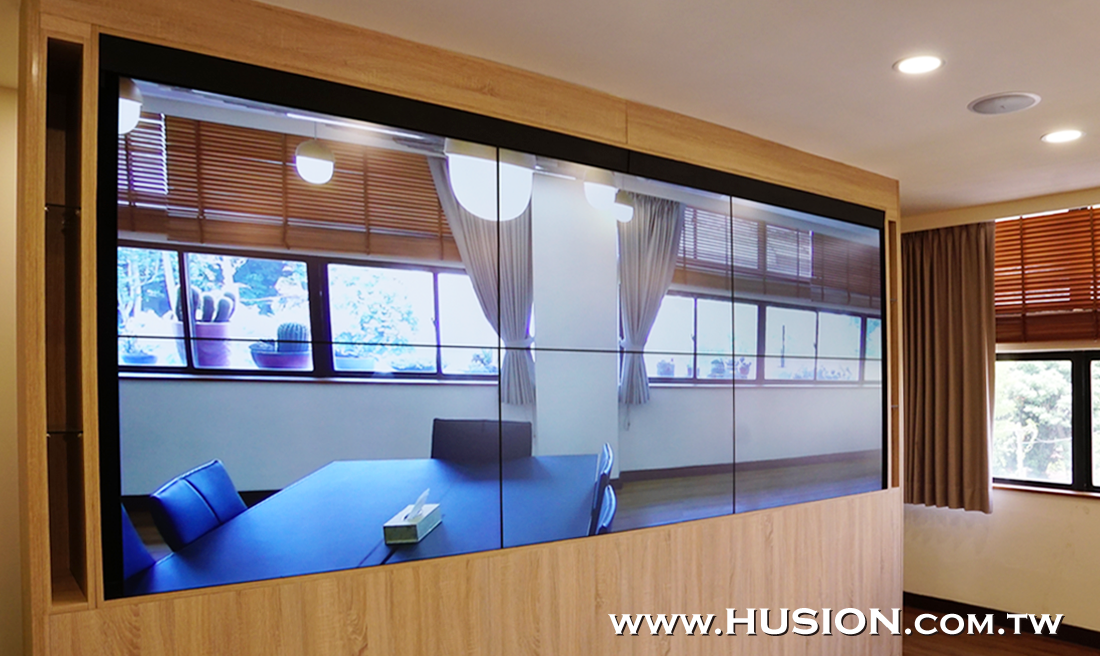

3F_三樓高階主管會議室_實景A



3F_三樓高階主管會議室_實景B



3F_三樓高階主管會議室_實景C



3F_三樓高階主管會議室_實景D



3F_三樓高階主管會議室_實景E



3F_三樓高階主管會議室_實景F



3F_三樓高階主管會議室_實景G

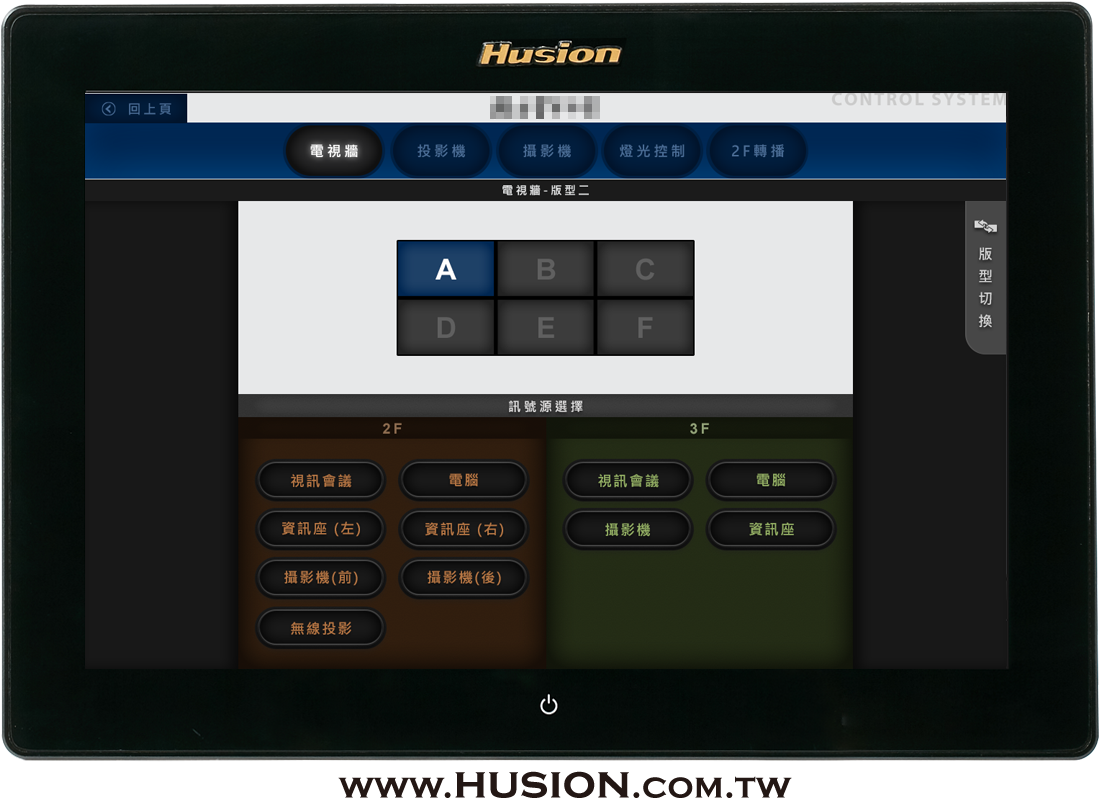

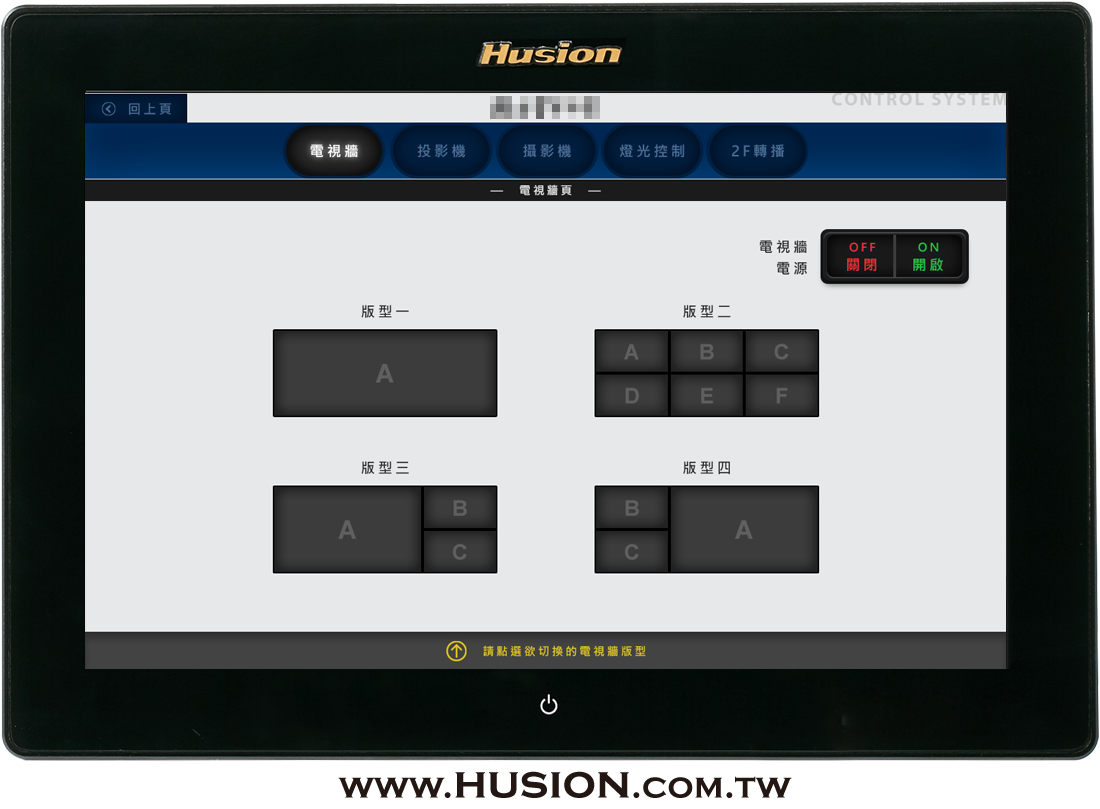

3F_三樓高階主管會議室_10吋交互式彩色觸控面板 電視牆版型切換



3F_三樓高階主管會議室_10吋交互式彩色觸控面板 切換2F任一訊號源

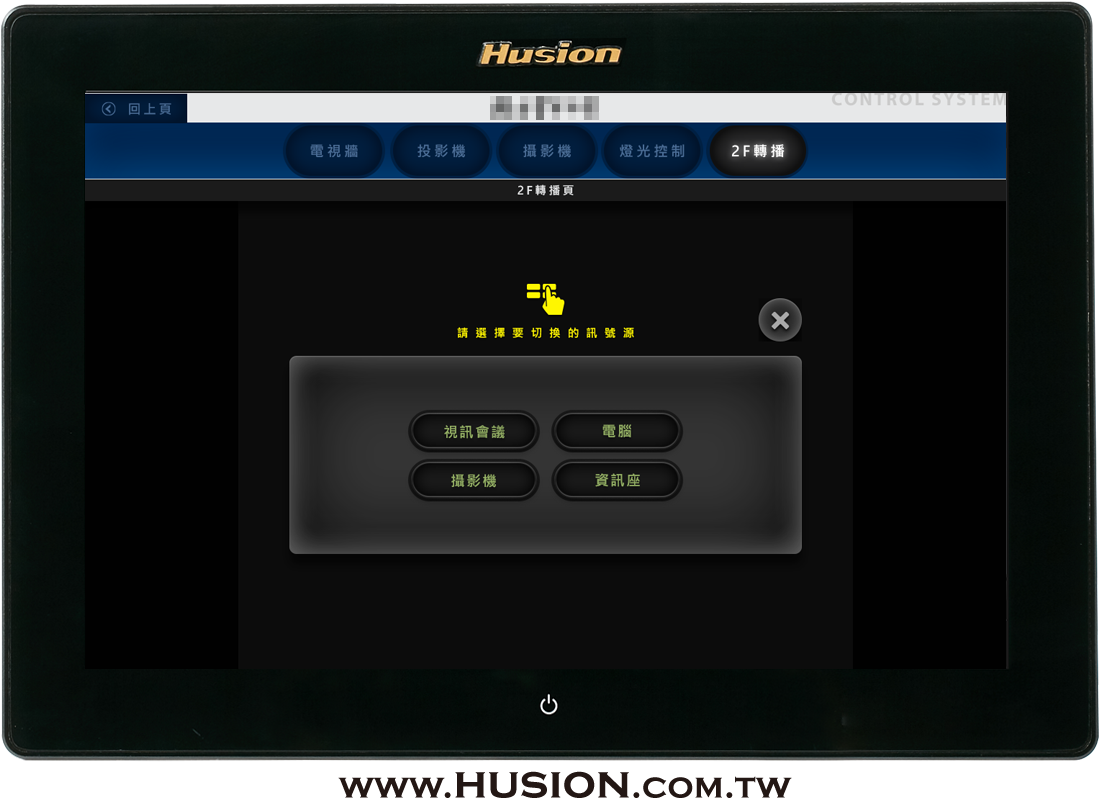

3F_三樓高階主管會議室_10吋交互式彩色觸控面板 切換2F轉播畫面




產品使用:
Husion HDC IP10G-24C  24埠分佈式網路影音傳輸系統主機
Husion HS-MULF-WP-C/TX-ASI  多格式嵌牆網路編碼器
Husion HS-MULF-C/RX-ASI  多格式 網路解碼器
Husion HDC 3600  4埠插卡式混合訊號矩陣主機(36 X 36)
Husion HDC 800  4埠插卡式混合訊號矩陣主機(8 X 8)
Husion HDC 4i HDMI-EQ  4埠 HDMI 影音輸入卡
Husion HDC 4i C/Rx-AS  4埠 IMIS 網路輸入卡
Husion HDC 4o HDMI-W  4埠 HDMI/DVI 無縫輸出卡
Husion HDC 4o C/Tx-AS  4埠 IMIS 網路輸出卡
Husion HDC HBS-C2  流媒體交互通訊卡
Husion HS-UHD-C/120Tx-ASI  UHD AVC 網路傳送器
Husion HS-UHD-C/120Rx-ASI  UHD AVC 網路接收器
Husion HS-RT-8T  編解碼器安裝配置機箱
Husion CCU DNC3000  分佈式智慧型控制器
Husion CCU DB10E-T   10 吋交互式彩色觸控面板
Husion CCU CON16plus   16 鍵可編程控制器
Husion CCU REL8plus   8 迴路電源控制器
Husion DCU CV-HD   快速球形攝影機
Husion HDC KP16  16鍵外置型矩陣控制面板
